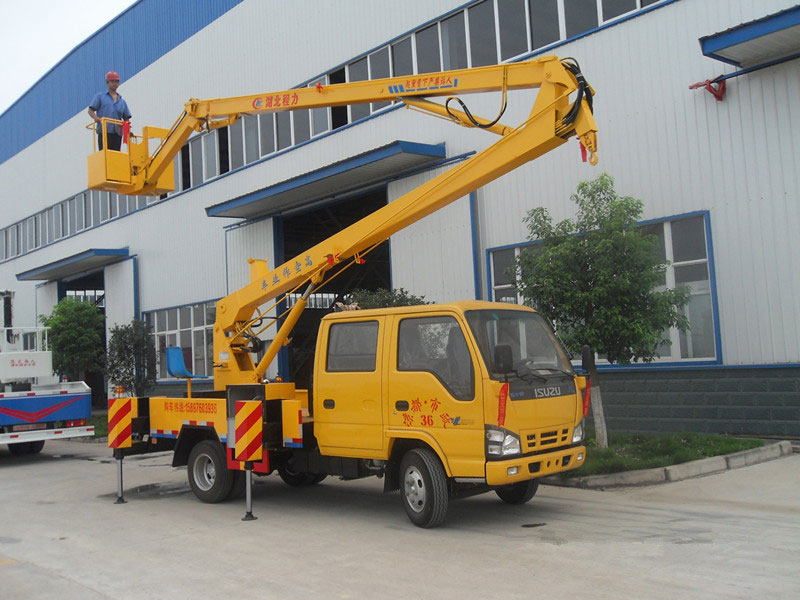

慶鈴18米曲臂式高空作業車底盤配置

底盤型號：QL1070A5KWY

發動機：4KH1CN5HS

變速箱：5檔

排放標準：國V

軸距：3815mm

是否免征：是

環保公告：有

前/后橋：2.8/6噸

輪胎：7.00R16

空調：原廠

慶鈴18米曲臂式高空作業車改裝配置

外形尺寸：8450x2050X3050

作業高度：18M

臂架形式：三節折臂

吊籃額載：200KG

液壓系統：國內一線品牌

操作方式：手電一體

慶鈴18米曲臂式高空作業車標準配置

慶鈴18米高空作業車，慶鈴五十鈴130馬力國五發動機，三節折臂，最大作業半徑：7.5m，最大作業高度：20m.360°回轉。最大起吊質量1000㎏，最大起吊高度8.3m。支腿跨距：單排駕駛室縱向X橫向：4840x3780，雙排駕駛室縱向X橫向：4020x3780。吊藍額定載荷≤200㎏。吊藍尺寸：1080x610X1100，外置拉桿機械調平，帶油缸鎖止功能，轉臺和吊藍雙位操作，四支腿全部水平伸出，并可單獨調節，平衡拉桿全部為實心。

引用有以下標準：

1）GB/T9465《高空作業車》

2）GB3766 《液壓系統通用技術條件》

3）GB7258《機動車運行安全技術條件》

4）GB1589 《汽車外廓尺寸載荷及質量限值》

5）GB4785 《汽車及掛車外部照明和光信號裝置的安裝規定》

6）GB11567.1.2 《汽車和掛車側面及后下部防護的要求》

7）QC/T252 《專用汽車定型試驗規程》

8）JB/ZQ3011工程機械焊接通用技術條件

9）JG5099 《高空作業機械安全規則》

10）CCAP-C11-01-2014  《強制形產品認證實施細則 汽車》

高空作業車使用環境條件

1)海拔高度： ≤1000米

2)環境溫度： -5℃ ～ +40℃

3)相對濕度：≤95%（25℃）

4)抗震能力：地面水平加速度 0.3g；地面垂直加速度 0.15g；同時作用持續三個正弦波；安全系數 1.67

5)最大日溫差：15℃

6)日照強度(風速0.5m/s時)：0.1W/cm

7)最大風速：≤ 10.7m/s1）
