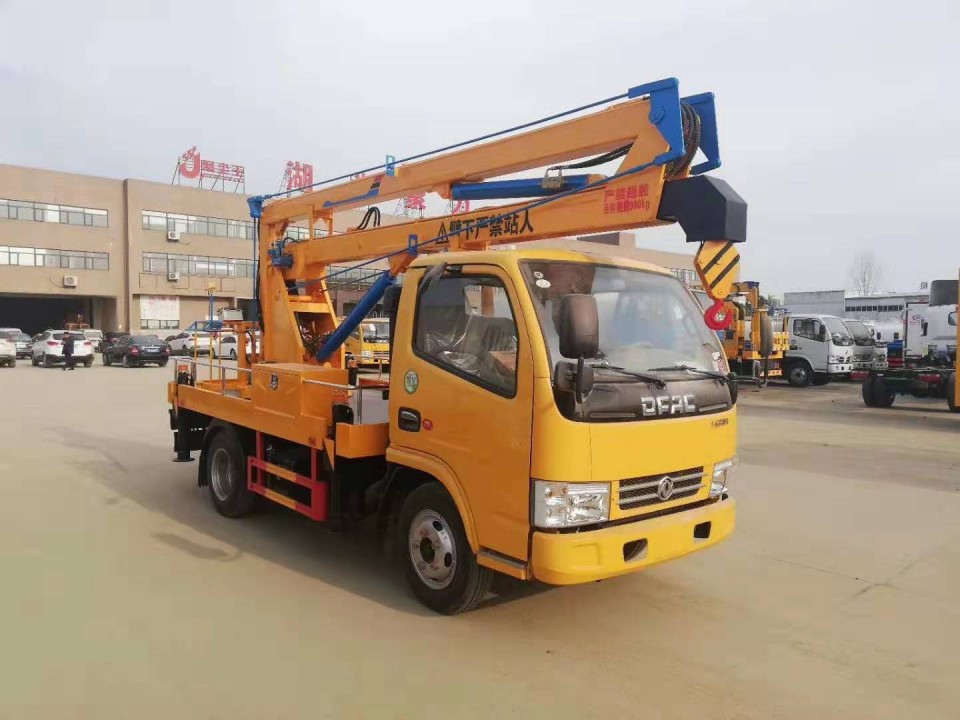

東風藍牌13.5米高空作業車底盤配置
底盤型號：EQ1041SJ3BDD
發動機：4A2-88C50
變速箱：5檔
排放標準：國V
軸距：2800mm
是否免征：是
環保公告：有
前/后橋：1.8/3.5噸
輪胎：6.50R16
空調：選裝

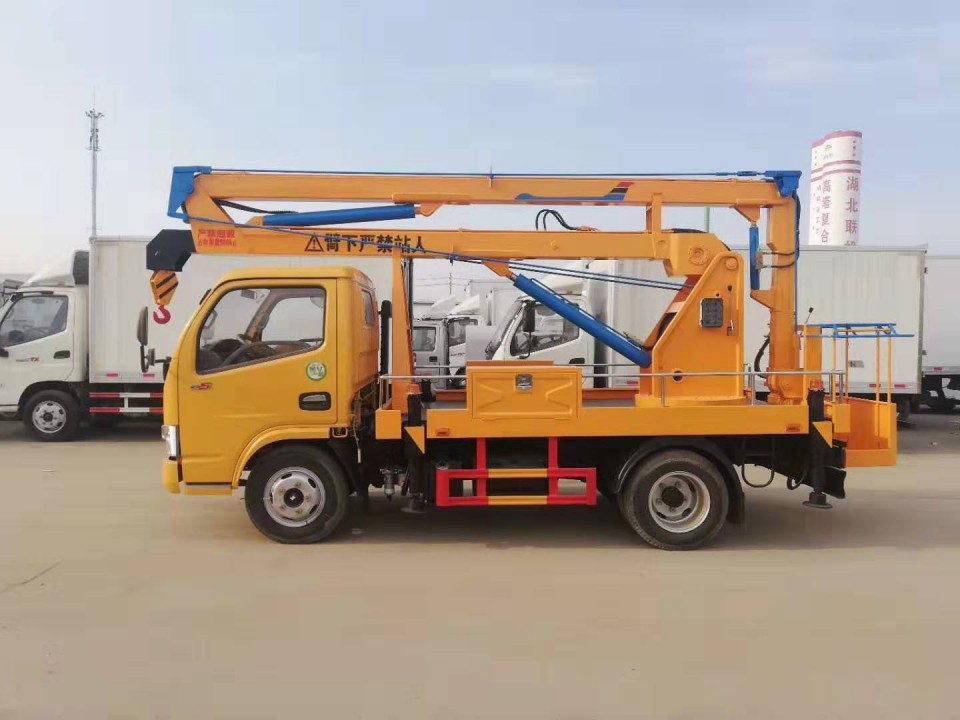

東風藍牌13.5米高空作業車改裝配置
外形尺寸：5090x1880x2250mm

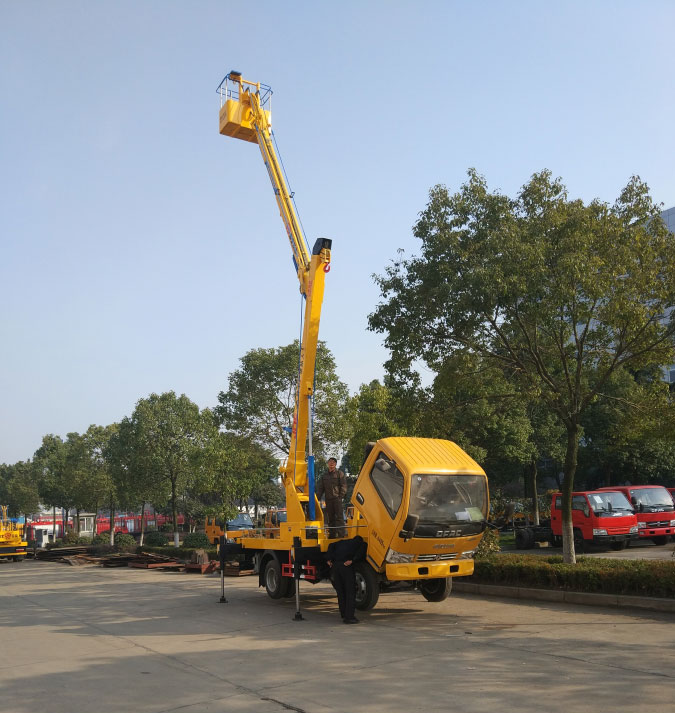

作業高度：13.5m
臂架形式：三節折臂
吊籃額載：200KG
液壓系統：國內一線品牌
操作方式：手電一體
東風藍牌13.5米高空作業車技術參數
車型號 | JDF5040JGK13E5 | ||||||||
主要技術參數 | 底盤型號 | 長×寬×高 | 后懸 | 總質量（Kg） | 軸距 | 發動機排放 | |||
EQ1041SJ3BDD | 5995*1990*2990 | 1215 | 4495 | 2800 | 國V | ||||
上裝基本配置 | 臂架 | 臂架形式 | 三節折臂 | ||||||
材料 | 型材Q345B/4mm | ||||||||
臂架截面 | 四邊形 | ||||||||
起伏角度 | 0°-70°(相對水平面) | ||||||||
作業工況 | 最大作業高度 | 13.5m | |||||||
最大作業高度時作業幅度 | 2m | ||||||||
最大作業幅度 | 5.8m | ||||||||
最大作業幅度時作業高度 | 5.6m | ||||||||
回轉 | 雙向360°連續回轉 | ||||||||
吊臂 | 最大起吊質量 | 900Kg | |||||||
伸縮起重臂 | 伸縮長度1m | ||||||||
最大起吊高度 | 6.4m | ||||||||
最大起吊幅度 | 5.2m | ||||||||
起升機構 | IQKN1B6Y；單繩拉力800 Kg | ||||||||
鋼絲繩 | （40m）Φ8 | ||||||||
吊鉤 | 1T | ||||||||
支腿 | 支腿型式 | 前后H型 | |||||||
支腿材料 | 型材Q345B/5mm | ||||||||
支腿跨距 | 縱向：3300，橫向：2700 | ||||||||
液壓鎖 | 四個支腿都帶雙向液壓鎖 | ||||||||
后支腿頻閃燈 | 黃色；兩只 | ||||||||
車廂 | 材料 | 優質碳鋼及型材，鋪3㎜防滑花紋鋼板 | |||||||
工具箱 | 800*400*400；帶不銹鋼門鎖 | ||||||||
圍欄 | Φ20不銹鋼管 | ||||||||
踏步 | 駕駛室側帶上下踏步 | ||||||||
側、后防護 | 優質碳鋼冷彎型材；強度高 | ||||||||
輪罩 | 注塑模具成型，美觀，強度高 | ||||||||
洗手水箱 | 塑料水箱 | ||||||||
轉臺 | 立臂 | 低合金鋼板拼焊組成 | |||||||
回轉支承 | 單排四點接觸球式帶外齒，QWD730.20 | ||||||||
減速機 | 渦輪蝸桿式，CW-28 | ||||||||
馬達 | BMP-50 | ||||||||

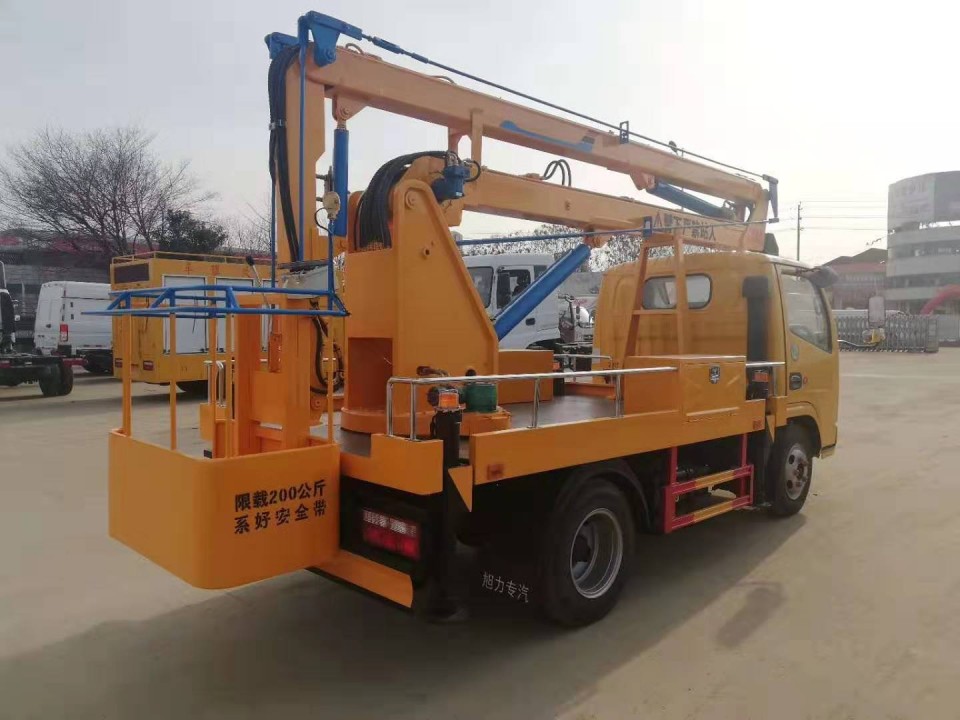

吊籃 | 額定載荷 | ≤200Kg | |||||||
尺寸 | 長X寬X高：1080x620X1150 | ||||||||
調平形式 | 外置拉桿機械調平 | ||||||||
保險帶 | 一副 | ||||||||
調平裝置 | 機械調平，拉桿外置 | ||||||||
液壓系統 | 液壓油箱 | 65L；帶液位表 | |||||||
齒輪泵 | 定量泵，流量25ml/r | ||||||||
工作壓力 | 帶壓力表；16MPa | ||||||||
液壓閥組 | 集成電磁閥組 | ||||||||
油缸 | 10只；帶雙向平衡閥或液壓鎖進行鎖止，保證安全 | ||||||||
操作系統 | 支腿 | 手動操作，各支腿可單獨可調，上下車互鎖 | |||||||
操作方式 | 手動和電動結合 | ||||||||
臂架動作 | 轉臺和吊籃電動雙位操作 | ||||||||
發動機啟動、熄火 | 轉臺和吊籃雙位操作 | ||||||||
發動機油門 | 手動拉線 | ||||||||
油漆 | 知名品牌油漆；顏色光滑，線條美觀； | ||||||||
標識及標牌 | 清晰、醒目、永久不褪色 | ||||||||
東風藍牌高空作業車引用有以下標準
1）GB/T9465《高空作業車》
2）GB3766 《液壓系統通用技術條件》
3）GB7258《機動車運行安全技術條件》
4）GB1589 《汽車外廓尺寸載荷及質量限值》
5）GB4785 《汽車及掛車外部照明和光信號裝置的安裝規定》
6）GB11567.1.2 《汽車和掛車側面及后下部防護的要求》
7）QC/T252 《專用汽車定型試驗規程》
8）JB/ZQ3011工程機械焊接通用技術條件
9）JG5099 《高空作業機械安全規則》
10）CCAP-C11-01-2014 《強制形產品認證實施細則 汽車》
3、使用環境條件
1)海拔高度： ≤1000米
2)環境溫度： -5℃ ～ +40℃
3)相對濕度： ≤95%（25℃）
4)抗震能力： 地面水平加速度 0.3g；地面垂直加速度 0.15g；同時作用持續三個正弦波；安全系數 1.67
5)最大日溫差： 15℃
6)日照強度(風速0.5m/s時)：0.1W/cm2
7)最大風速： ≤ 10.7m/s1）
序號 | 貨物名稱 | 規格 | 產地 | 制造商名稱 | 單位 | 數量 |
1 | 小臂油缸 | 63/35-380*650 | 湖北隨州 | 湖北博利 | 只 | 1 |
2 | 上臂油缸 | 100/63-1022*1403 | 湖北隨州 | 湖北博利 | 只 | 1 |
3 | 下臂油缸 | 100/63-1076*1535 | 湖北隨州 | 湖北博利 | 只 | 1 |
4 | 垂直油缸 | 80/55-500 | 湖北隨州 | 湖北博利 | 只 | 4 |
5 | 水平油缸 | 50/28-（500*2）*1560 | 湖北隨州 | 湖北博利 | 只 | 2 |
6 | 伸縮油缸 | 63/35-1000*1300 | 湖北隨州 | 湖北博利 | 只 | 1 |
7 | 平衡閥 | 25160BF | 江蘇揚州 | 揚州中梅 | 只 | 3 |
8 | 液壓鎖 | S0-K8L-41B | 江蘇揚州 | 揚州中梅 | 只 | 4 |
9 | 液壓鎖 | S0-K8L-43 | 江蘇揚州 | 揚州中梅 | 只 | 1 |
10 | 多路閥 | DL-8H-5 | 江蘇揚州 | 揚州中梅 | 只 | 1 |
11 | 集成塊 | ZMFB-14（6聯） | 江蘇揚州 | 揚州中梅 | 臺 | 1 |
12 | 節流閥 | GKZ-14 | 江蘇揚州 | 揚州中梅 | 只 | 2 |
13 | 回轉支承 | QWD730.20 | 山東煙臺 | 煙臺浩陽 | 臺 | 1 |
14 | 減速機 | CW-28 | 湖北隨州 | 隨州億豐 | 臺 | 1 |
15 | 起升機構 | IQKN1B6Y | 山東泰安 | 泰安藝群 | 臺 | 1 |
16 | 齒輪泵 | CB-FC25 | 河北邢臺 | 河北為國 | 臺 | 1 |
17 | 液壓馬達 | BMP-50 | 山東鄒城 | 鄒城三洋 | 臺 | 1 |
18 | 絞車馬達 | BMT-100/PHF | 山東鄒城 | 鄒城三洋 | 臺 | 1 |
